Curso de tizado computarizado · Práctica 9 de 10
Exportar un tizado y prepararlo para el plóter
Respuesta corta: Desde el menú Archivo exportás el tizado a PDF (escala real 1:1), PLT, DXF o SVG, o sacás un croquis A4 como guía para tizar a mano. Qué archivos podés bajar depende de tu plan; el plan Gratis ve el croquis en pantalla pero no lo descarga.
Al terminar este tema vas a poder:
- Exportar el tizado a PDF, PLT, DXF o SVG.
- Sacar el croquis A4.
- Preparar el archivo para el plóter.
¿Qué formatos puedo exportar?
| Salida | Para qué sirve | Tamaño |
|---|---|---|
| Imprimir en plóter o revisar el tizado. Lleva el color de cada talle, el hilo y los textos de cada pieza. | Escala real 1:1. Si el tizado es más largo de lo que admite una página de PDF (5 m), sigue en la hoja siguiente. | |
| PLT (HPGL) | El archivo universal para el plóter: contorno de cada pieza, su hilo y su rótulo. | Escala real. El largo del tizado corre por el eje X del plóter y el ancho de la tela por el Y. |
| DXF | Llevar el tizado a un programa de CAD o de corte. | Escala real. |
| SVG | Dibujo vectorial para ver o editar en un programa gráfico. | Escala real. |
| Croquis A4 | Una guía para tizar a mano: el tizado entero achicado en una hoja A4 con el nombre, el talle y el hilo de cada pieza. | Una hoja A4. No es tamaño real: no sirve para cortar ni para plotear. |
Paso a paso
-

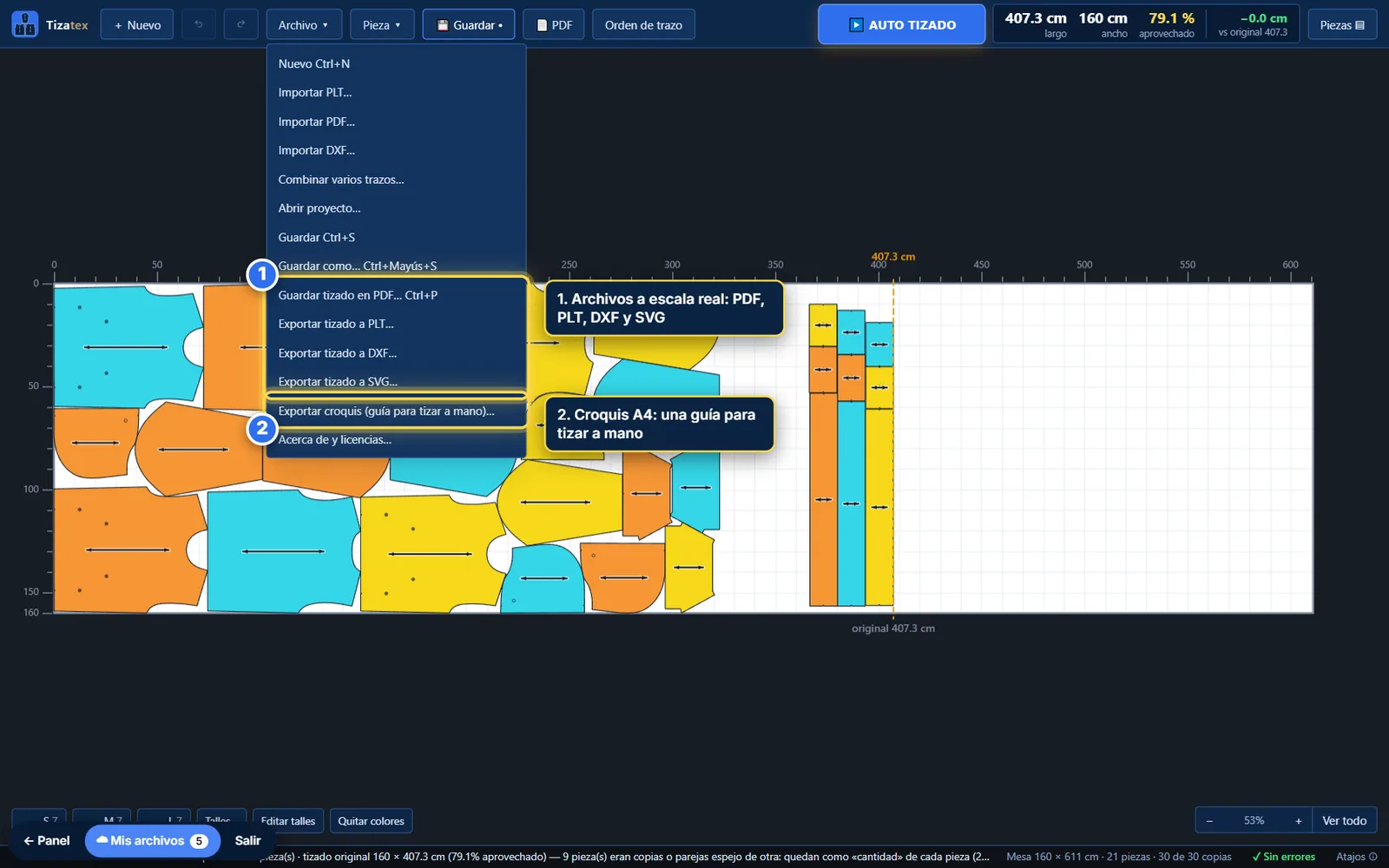

Paso 1 de 4
Archivo → exportar
Los cuatro archivos a escala real están juntos: Guardar tizado en PDF… (Ctrl+P), Exportar tizado a PLT…, a DXF… y a SVG…. Abajo, Exportar croquis (guía para tizar a mano)….
-

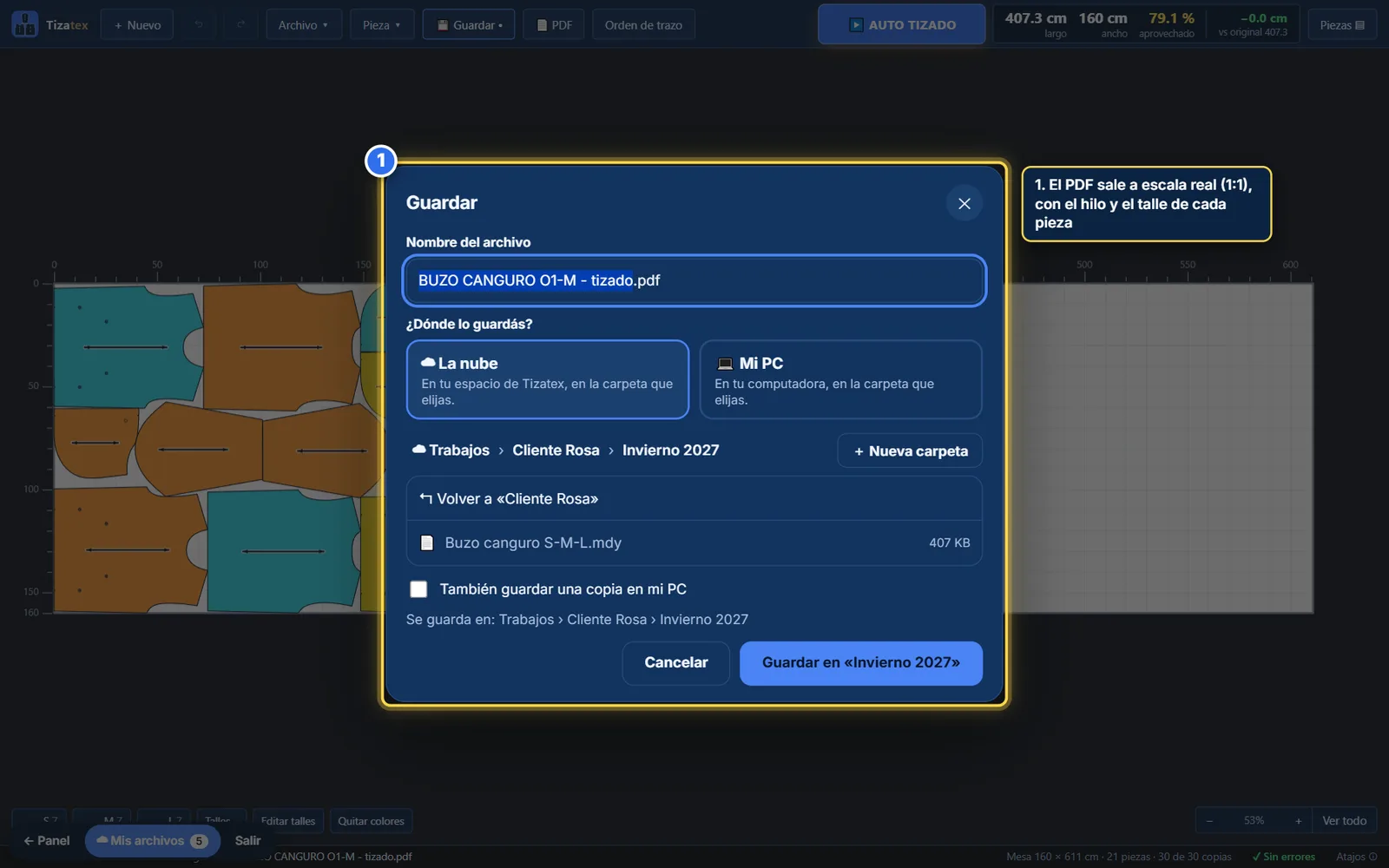

Paso 2 de 4
El mismo cuadro de guardar
Al exportar se abre el mismo cuadro de Guardar de la práctica anterior: elegís nombre, nube o PC, y carpeta. El nombre sale armado con el estilo del trabajo.
-
Paso 3 de 4
El PDF a escala real
El PDF sale a escala 1:1: cada pieza con su contorno, su color de talle, su flecha de hilo y su texto. En este ejemplo la hoja mide unos 410 × 164 cm (el largo corre a lo ancho de la hoja, igual que en pantalla).
-

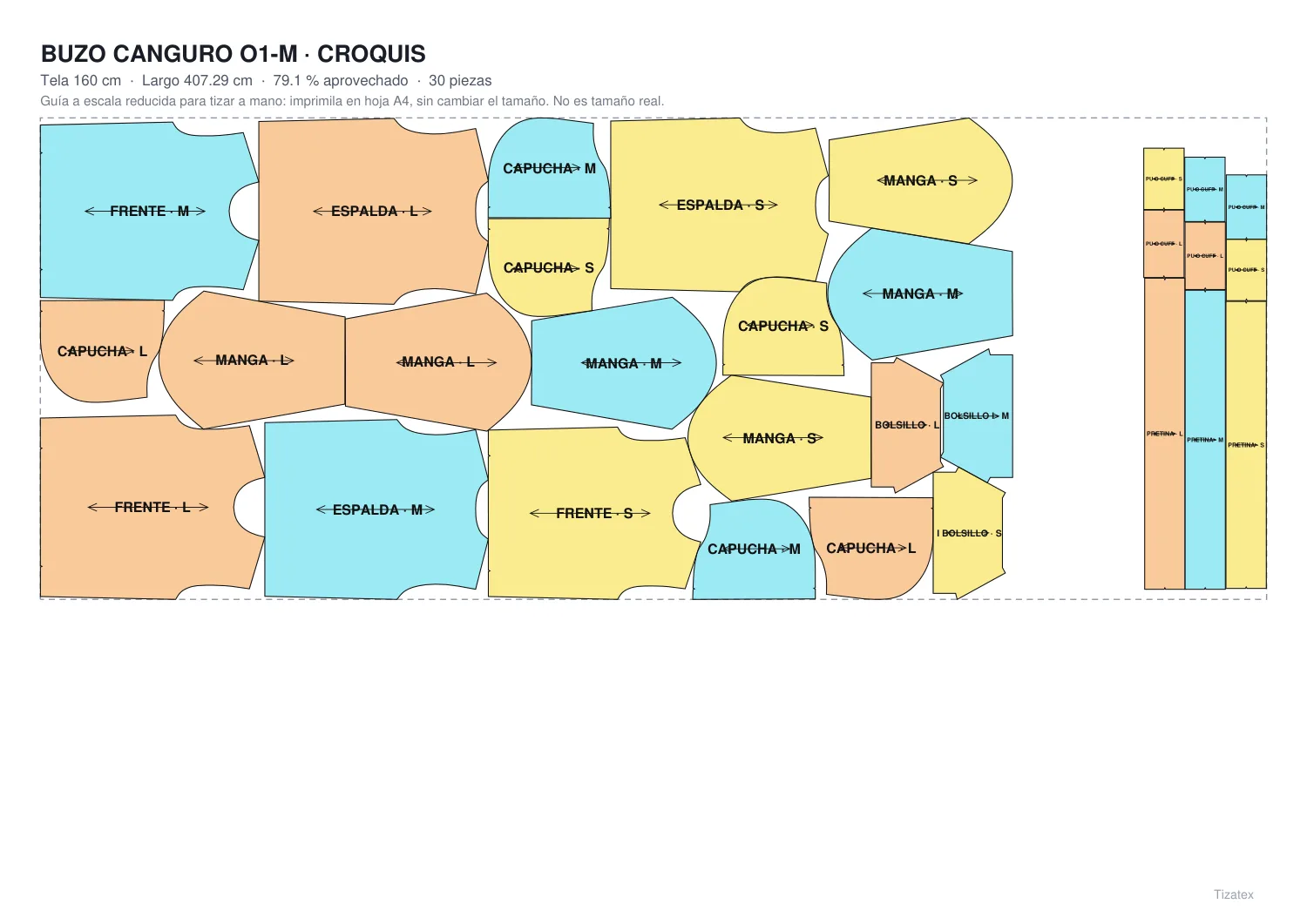

Paso 4 de 4
El croquis A4
El croquis entra en una hoja A4 (apaisada o vertical, según el tizado). Arriba trae el estilo, la tela, el largo y el aprovechamiento; cada pieza, su nombre, talle e hilo. Imprimilo sin cambiar el tamaño y usalo para acomodar tus moldes de cartón a mano. En el celular se puede acercar sin perder nitidez.
Preparación para el plóter
- Revisá que el tizado esté sin errores y que el ancho sea el de tu tela (práctica 7).
- Exportá a PLT (el formato que casi todos los plóters entienden) o a PDF si tu software de impresión lo prefiere.
- Abrí el archivo con el software de tu plóter y verificá que la medida sea la esperada (sin «ajustar a la página»).
- Si tu plóter imprime con un ancho distinto, volvé al programa: el tizado se arma con el ancho de tela que cargaste, no con el del equipo.
- Imprimí una prueba corta si es la primera vez con ese plóter y comprobá una medida conocida con una regla.
Más sobre esto en Cómo imprimir un tizado en plóter a escala real.
Preguntas relacionadas
¿Cuál formato elijo para mi plóter?
PLT (HPGL) es el más común. Si no sabés cuál usa el tuyo, probá con PLT; si tu software de impresión trabaja con PDF, usá el PDF a escala real.
¿El croquis cuenta como una descarga?
Sí: es un archivo que se baja, así que cuenta como una descarga de tu plan. Es lo único que bajan los planes que no incluyen los archivos a escala real.
Puntos clave del módulo
- Los archivos a escala real son PDF, PLT, DXF y SVG (según el plan).
- El croquis A4 es una guía achicada: no es tamaño real.
- Antes de imprimir se verifica la medida con una regla.
Autoevaluación
Pensá tu respuesta y después tocá la pregunta para ver la nuestra.
¿Sirve el croquis A4 para plotear?
No: es una guía achicada para tizar a mano, no tamaño real.
¿Cuándo sigue el PDF en otra hoja?
Cuando el tizado es más largo de lo que admite una página de PDF (5 m).
